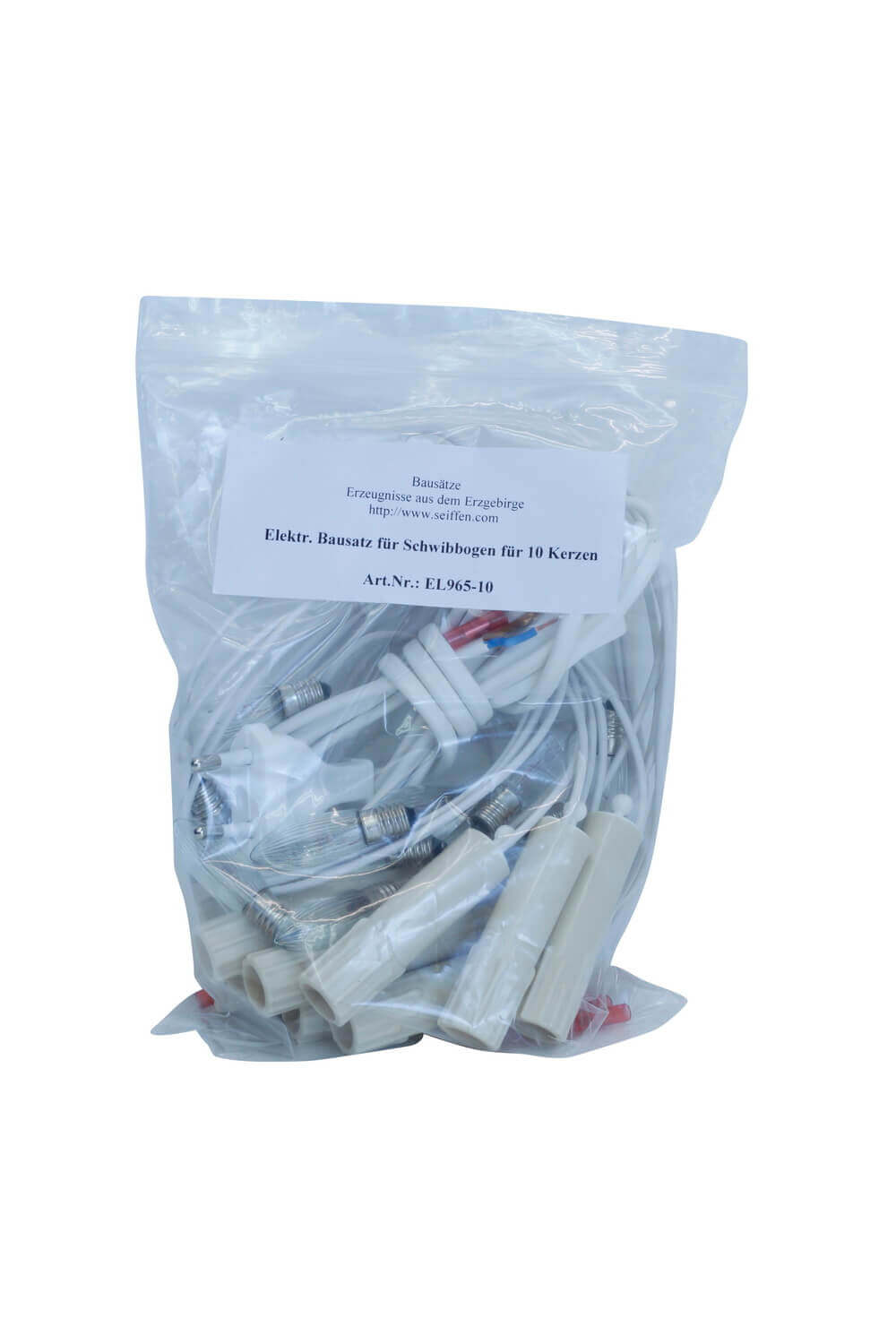

Elektrobausatz für 10er Schwibbogen

Elektrobausatz für 10er Schwibbogen

Elektrobausatz für 10er Schwibbogen

Zur automatischen Benachrichtigung bei Artikel-Verfügbarkeit geben Sie bitte Ihre E-Mail-Adresse hier ein! Bitte beachten Sie unsere Datenschutzbestimmungen.

Ich habe die Datenschutzbestimmungen zur Kenntnis genommen.

21,00 €*

inkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: EL965-10

Späterer Liefertermin

Vorkasse
PayPal
Rechnung
Amazon Pay
Ratenkauf
Apple Pay
Schneller Versand
Produkttyp: Elektobausatz für Schwibbogen
Serie: Bausätze für Schwibbogen
Einsatzbereich: innen
Leistung: 10 Riffelkerzen je 3 W
Lichteranzahl: 10 Kerzen
Spannung: 220 - 230 V
USP: Bastlerbedarf
Lieferumfang: Schalterleitung 1,5 m (weiß), 1 Listerklemme, 10 Riffelkerzen 23 V 3 W E10, 10 Kerzenhülsen komplett montiert 26 cm lange Leitungen, 10 Quetschverbinder
Bausatz für 10er Lichterbogen, 10 Riffelkerzen 23 Volt, 1 Anschlußleitung mit Schalter, 1... mehr

Bausatz für 10er Lichterbogen, 10 Riffelkerzen 23 Volt, 1 Anschlußleitung mit Schalter, 1 Listerklemme, 10 Kerzenhülsen komplett montiert mit 26 cm langen Leitungen, 10 Quetschverbinder

Anleitung zum Bauteilsatz eines Schwibbogens in Reihenschaltung

- 10 Kerzen ist mit 23 V
Der Hauptteil des Bauteilsatzes sind die Kerzenaufnahmen, die aus Fassung, Hülse, Tülle (aus Holz), 2-fach isolierten Drähten mit ca. 26 cm langen Kontakten sowie der Kerze.

Diese Kerzenaufnahme wird dann an den vorgesehenen Stellen des vorhandenen Bogens befestigt. Die beiden isolierten Drähte werden in der Mitte zerschnitten und danach auf die entsprechende Länge zugeschnitten. Anschließend müssen die Enden abisoliert werden und mit den Drähten der anderen Kerzenaufnahmen in Reihe verbunden. Dies geschieht entweder mittels Parallelverbinder (liegt dem Bauteilsatz bei) oder per Lötung.
Die Verbindung der letzten zwei freien Drähte erfolgt mit einer Lüsterklemme, die im Sockel des Schwibbogens versteckt wird. Dabei muss einer der beiden Drähte mit der beiliegenden Zuleitung von ca. 60cm von einer Seite des Schwibbogens bis zur Lüsterklemme verlängert werden. Ferner wird die Anschlussleitung mit Schalter wiederum mit der Lüsterklemme verbunden. Die Kerzen werden eingeschraubt und schon ist der Schwibbogen elektrisch installiert.

Zu beachten ist, dass bei der Verlötung der Drähte die Lötstelle mit Schrumpfschlauch (liegt dem Bauteilsatz nicht bei) abisoliert werden muss.
Außerdem ist bei Einsatz von LED-Kerzen darauf zu achten, dass dann ausschließlich LED-Kerzen zum Einsatz kommen müssen, da LED-Kerzen nicht mit anderen Kerzen kompatibel sind.

Sicherheitshinweis:
Elektroinstallationen sollten nur von Leuten mit den notwendigen elektrotechnischen Fachkenntnissen durchgeführt werden. Daher wird seitens Nestler-Seiffen.com keine Haftung für den Einbau und die Nutzung des Bauteilsatzes übernommen.
