Elektrobausatz für 10er Schwibbogen mit Tülle und Scheibe von Nestler-Seiffen

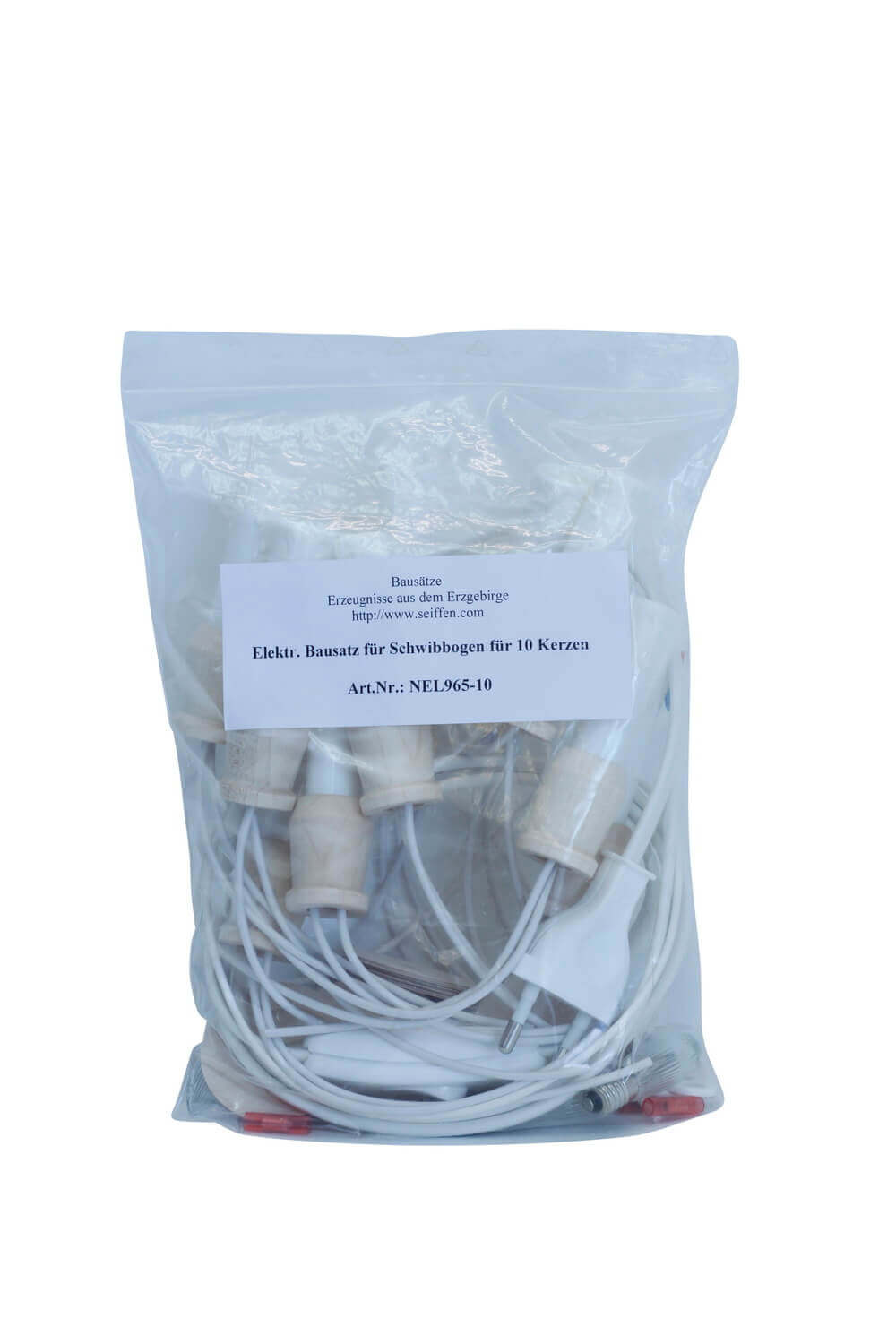

Bausatz für 10er Lichterbogen, 10 Riffelkerzen 23 Volt, 1 Anschlußleitung mit Schalter, 1 Listerklemme, 1 Zugentlastung, 10 Kerzenhülsen komplett montiert mit ca. 12 cm langen Leitungen, 10 Quetschverbinder, 10 Holztscheiben, 1 Leitung 60 cm

Anleitung zum Bauteilsatz eines Schwibbogens in Reihenschaltung

- 10 Kerzen ist mit 23 V
Der Hauptteil des Bauteilsatzes sind die Kerzenaufnahmen, die aus Fassung, Hülse, Tülle (aus Holz), 2-fach isolierten Drähten mit ca. 26 cm langen Kontakten sowie der Kerze.

Diese Kerzenaufnahme wird dann an den vorgesehenen Stellen des vorhandenen Bogens befestigt. Die beiden isolierten Drähte (Außen- Durchmesser Litze 2,5 mm) werden in der Mitte zerschnitten und danach auf die entsprechende Länge zugeschnitten. Anschließend müssen die Enden abisoliert werden und mit den Drähten der anderen Kerzenaufnahmen in Reihe verbunden. Dies geschieht entweder mittels Parallelverbinder (liegt dem Bauteilsatz bei) oder per Lötung.
Die Verbindung der letzten zwei freien Drähte erfolgt mit einer Lüsterklemme, die im Sockel des Schwibbogens versteckt wird. Dabei muss einer der beiden Drähte mit der beiliegenden Zuleitung von ca. 60cm von einer Seite des Schwibbogens bis zur Lüsterklemme verlängert werden. Ferner wird die Anschlussleitung mit Schalter wiederum mit der Lüsterklemme verbunden. Die Kerzen werden eingeschraubt und schon ist der Schwibbogen elektrisch installiert.

Zu beachten ist, dass bei der Verlötung der Drähte die Lötstelle mit Schrumpfschlauch (liegt dem Bauteilsatz nicht bei) abisoliert werden muss.
Außerdem ist bei Einsatz von LED-Kerzen darauf zu achten, dass dann ausschließlich LED-Kerzen zum Einsatz kommen müssen, da LED-Kerzen nicht mit anderen Kerzen kompatibel sind.

Sicherheitshinweis:
Elektroinstallationen sollten nur von Leuten mit den notwendigen elektrotechnischen Fachkenntnissen durchgeführt werden. Daher wird seitens Nestler-Seiffen.com keine Haftung für den Einbau und die Nutzung des Bauteilsatzes übernommen.
